水中灯関連システム

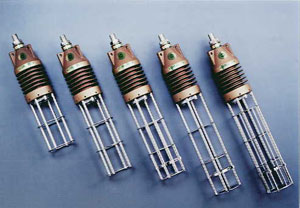

■水中灯灯具　ULシリーズ，ULCシリーズ

拓洋理研の水中灯灯具は2ラインナップ！

○新開発の水中コネクタによる簡単接続が可能な「ULCシリーズ」

○ハロゲン，メタルハライド水中灯灯具のベストセラー「ULシリーズ」

拓洋理研製水中灯電球(ハロゲン：JWシリーズ,メタルハライド：MTWシリーズ,LED：LW-2000,LW-3000シリーズ)に対応しております

ULC灯具 ○水中コネクタ接続 ○面倒だった水中灯灯具結線が簡単・確実 ○水走り防止	UL灯具 ○ベストセラー ○水中灯灯具の業界標準

■巻揚機　TRZシリーズ，TRXシリーズ，TRシリーズ

・巻網、イカ釣り、その他の水中灯を使用する漁業において，省力化，効率化を追求する為に設計された電動巻揚機です
・用途に応じて下記の機種からお選びください

主な特徴	機種	灯数	左右別制御	自動収納機能	一斉制御	変速機能	ソフト始動停止	深度設定	測長機能	遠隔操作	上限下限停止
TRZ シリーズ巻揚力 1.5～ 2倍当社比	TRZ-22S-E	2灯巻揚 2モータ	○	×	○	○	○	○	○	○	○
	TRZ-21S-E	1灯巻揚	×	×	○	○	○	○	○	○	○
	TRZ-205W-E	2灯巻揚 1モータ	×	×	○	○	○	○	○	○	○
	TRZ-205WB-S	2灯巻揚 1モータ	×	×	○	×	×	○	○	○	○

TRX シリーズ	TRX-22S-E	2灯巻揚 2モータ	○	×	○	○	○	○	○	○	○
	TRX-22L-E	2灯巻揚 2モータ	○	○	○	○	○	○	○	○	○
	TRX-21L-E	1灯巻揚	×	○	○	○	○	○	○	○	○

TR シリーズ	TR-21B-S	1灯巻揚	×	×	○	×	×	○	○	○	○

TRZ シリーズ	【深海対応】巻上力2倍 (当社比)
機種	TRZ-22S-E	TRZ-21S-E
灯数	2灯巻揚 (2モータ)	1灯巻揚
左右別制御	○	×
自動収納機能	×	×
一斉制御	○	○
変速機能	○	○
ソフト始動停止	○	○
深度設定	○	○
測長機能	○	○
遠隔操作	○	○
上下限停止	○	○

TRZ シリーズ	1モータ 2灯巻揚巻揚力1.5倍 (当社比)
機種	TRZ-205W-E	TRZ-205WB-S
灯数	2灯巻揚 (1モータ)	2灯巻揚 (1モータ)
左右別制御	×	×
自動収納機能	×	×
一斉制御	○	○
変速機能	○	×
ソフト始動停止	○	×
深度設定	○	○
測長機能	○	○
遠隔操作	○	○
上下限停止	○	○

TRX シリーズ	変速あり従来機
機種	TRX-22S-E	TRX-22L-E	TRX-21L-E
灯数	2灯巻揚 (2モータ)	2灯巻揚 (2モータ)	1灯巻揚
左右別制御	○	○	×
自動収納機能	×	○	○
一斉制御	○	○	○
変速機能	○	○	○
ソフト始動停止	○	○	○
深度設定	○	○	○
測長機能	○	○	○
遠隔操作	○	○	○
上下限停止	○	○	○

TR シリーズ	変速なし従来機
機種	TR-21B-S
灯数	1灯巻揚
左右別制御	×
自動収納機能	×
一斉制御	○
変速機能	×
ソフト始動停止	×
深度設定	○
測長機能	○
遠隔操作	○
上下限停止	○

TRZシリーズ

TRZ-22S-E

2モータにより左右それぞれ別制御可能で，巻揚げ・巻下げ速度を可変できる上位機種

巻揚力2倍（当社比）　[深海用]

外形図 / PDF

従来機種(TR,TRA,TRXシリーズ)とは
外形寸法が変更となっていますので
設置検討の際は注意をお願い致します

灯数: 2灯巻（2モータ）
電源設備 容量: 3Φ, 220V, 50/60Hz, 5400VA
消費電力: 運転時:220V,約1～14A(負荷荷重,運転速度により変化)
停止時:220V, 約0.2A, 約50VA
巻揚速度: 1～65m/分
無段階変速
質量: 120kg

TRZ-21S-E

巻揚げ・巻下げ速度を可変できる上位機種。1灯用

巻揚力2倍（当社比）　[深海用]

外形図 / PDF

従来機種(TR,TRA,TRXシリーズ)とは
外形寸法が変更となっていますので
設置検討の際は注意をお願い致します

灯数: 1灯巻（1モータ）
電源設備 容量: 3Φ, 220V, 50/60Hz, 2700VA
消費電力: 運転時:220V, 約1～7A (負荷荷重,運転速度により変化)
停止時:220V, 約0.2A, 約50VA
巻揚速度: 1～65m/分
無段階変速
質量: 60kg

TRZ-205W-E

巻揚げ・巻下げ速度が可変できるスタンダードタイプ（1モータ）

巻揚力1.5倍（当社比）

外形図 / PDF

従来機種(TR,TRA,TRXシリーズ)とは
外形寸法が変更となっていますので
設置検討の際は注意をお願い致します

灯数: 2灯巻（1モータ）
電源設備 容量: 3Φ, 220V, 50/60Hz, 2700VA
消費電力: 運転時:220V,約1～7A(負荷荷重,運転速度により変化)
停止時:220V, 約0.2A, 約50VA
巻揚速度: 1～65m/分
無段階変速
質量: 80kg

TRZ-205WB-S

スタンダードタイプ（1モータ） [巻揚げ・巻下げ速度一定]

巻揚力1.5倍（当社比）

外形図 / PDF

従来機種(TR,TRA,TRXシリーズ)とは
外形寸法が変更となっていますので
設置検討の際は注意をお願い致します

灯数: 2灯巻（1モータ）
電源設備 容量: 3Φ, 220V, 60Hz, 1200VA
(50Hz仕様は特注扱いとなります)
消費電力: 運転時:220V,約3A(負荷荷重により変化)
停止時:220V, 約0.2A, 約50VA
巻揚速度: 35m/分
(従来機種TR-205WBは45m/分)
質量: 70kg

TRXシリーズ

TRX-22S-E

2モータにより左右それぞれ別制御可能で，巻揚げ・巻下げ速度を可変できるスタンダード機

外形図 / PDF
　

灯数: 2灯巻（2モータ）
電源設備 容量: 3Φ, 220V, 50/60Hz, 3400VA
消費電力: 運転時:220V, 約1～9A(負荷荷重,運転速度により変化)
停止時:220V, 約0.2A, 約50VA
巻揚速度: 無段階変速
5～65m/分(初期設定範囲)(拡張設定範囲 1～85m/分)
・・・注1
質量: 80kg

TRX-22L-E

甲板作業を必要としない全自動収納型．2モータによる左右それぞれ別制御ができるスタンダード機

外形図 / PDF

灯数: 2灯巻（2モータ）
電源設備 容量: 3Φ, 220V, 50/60Hz, 3400VA
消費電力: 運転時:220V,約1～9A(負荷荷重,運転速度により変化)
停止時:220V, 約0.2A, 約50VA
巻揚速度: 無段階変速
5～65m/分(初期設定範囲)(拡張設定範囲 1～85m/分)
・・・注1
質量: 80kg

TRX-21L-E

TRX-22Lと同機能を持つ小型船向け1灯用巻揚機

外形図 / PDF

灯数: 1灯巻（1モータ）
電源設備 容量: 3Φ, 220V, 50/60Hz, 1200VA
消費電力: 運転時:220V, 約1～4.5A(負荷荷重,運転速度により変化)
停止時:220V, 約0.2A, 約50VA
巻揚速度: 無段階変速
5～65m/分(初期設定範囲)(拡張設定範囲 1～85m/分)
・・・注1
質量: 65kg

注1 ）
拡張設定を変更することにより，巻揚速度の設定範囲を1～85m/分に変更することが可能です。拡張設定範囲1～4m/分および66～85m/分での連続巻揚運転をご希望の場合は，事前にご相談頂けますようお願い致します。

TRシリーズ

TR-21B-S

1灯巻タイプ [巻揚げ・巻下げ速度一定]

外形図 / PDF

灯数: 1灯巻（1モータ）
電源設備 容量: 3Φ, 220V, 60Hz, 700VA
(50Hz仕様は特注扱いとなります)
消費電力: 運転時:220V,約3.1A(負荷荷重,運転速度により変化)
停止時:220V, 約0.2A, 約50VA
巻揚速度: 45m/分
質量: 60kg

巻揚機パンフレット

PDF形式ファイル：　A4サイズ　2ページ
ファイルサイズ：　319KB

ダウンロード（PDF形式）

PDFファイルの閲覧にはAdobe Readerが必要です。

Adobe Readerのダウンロード

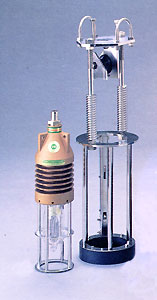

■水中灯自動収納筒　TL-5L （UL，ULC灯具専用）

　・センサーや電線を一切必要としない機構です。

　・ケーブルを引き込む度に収納，搬出を繰り返します。

　・UL，ULCシリーズ水中灯灯具専用．　　　　→UL，ULCシリーズ灯具

　※UL，ULCシリーズ2，3型灯具をご使用の場合は，別途アダプターが必要です。

　※漁場移動，出入港時，又は荒天時走行の場合は水中灯灯具を
収納筒より取外し格納してください。

●自動収納筒TL-5Lは，SWSY全自動水中灯システムでも使用しています。

→SWSY 22Lシステム，21Lシステム

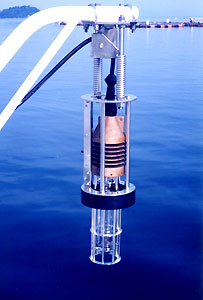

●装着例
拡大表示	拡大表示	拡大表示	拡大表示	拡大表示

■適応ランプ表
